Мой принтер, был из тех, кто служит исправно и без нареканий. Но в один прекрасный, и, в очень нужный момент родной, перепрошитый картридж начал печатать с белыми полосками.
Погуглив, пришел к умозаключению, что покупка китайского картриджа для samsung SCX-4220 будет грамотней. Ибо, оригинальный стоил аж 2500 рублей, а из поднебесной - всего лишь 800руб.
Но, как обычно бывает, китайский картридж сломался - напечатав 20 страниц гордо сообщил что нет тонера. Но меня, матерого программиста, не проведешь. Долго не думая, взял перепрошитый чип из старого картриджа и поставил на китайский. Принтер снова заработал, весело шумя и кряхтя. Радость была недолгой, напечатав 20 страниц, принтер выдал мне сообщение: нет тонера - замените картридж. После долгих манипуляций пришел к логическому выводу - надо перепрошить чип.
вот схема подключения:
Погуглив, пришел к умозаключению, что покупка китайского картриджа для samsung SCX-4220 будет грамотней. Ибо, оригинальный стоил аж 2500 рублей, а из поднебесной - всего лишь 800руб.
Но, как обычно бывает, китайский картридж сломался - напечатав 20 страниц гордо сообщил что нет тонера. Но меня, матерого программиста, не проведешь. Долго не думая, взял перепрошитый чип из старого картриджа и поставил на китайский. Принтер снова заработал, весело шумя и кряхтя. Радость была недолгой, напечатав 20 страниц, принтер выдал мне сообщение: нет тонера - замените картридж. После долгих манипуляций пришел к логическому выводу - надо перепрошить чип.
вот схема подключения:
VCC , CLK , DATA , GND - это надписи на чипе.
VCC - соединяем так. Берем ненужный USB кабель. Режем.Чистим и сажаем на красный провод.
По схеме видно что нужно всего лишь два резистора. Я поставил два резистора с номиналами 1.8кОм и 8.4кОм.
COM разьема тоже не оказалось.
Пришлось использовать штыкеры из старого компьютера.
Это фот не мое. Моя схема будет ниже.
скачиваем программу PonyProg и устанавливаем
Подключаем программатор к компу
В настройках программы ponyProg устанавливаем порт COM
считываем
редактируем буфер.

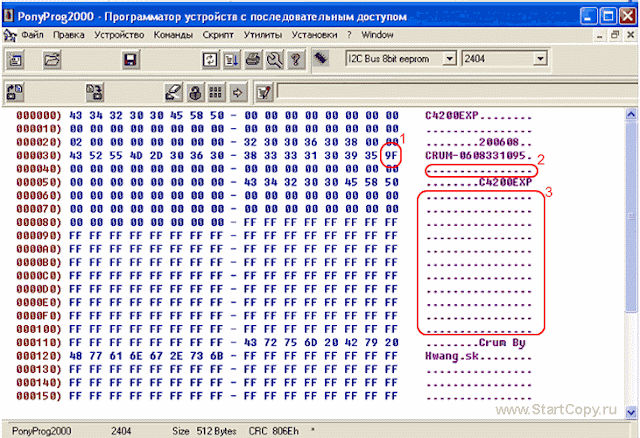

Должно быть что то такое:
1. Отмечен красным кружком. У меня был 31, записываем 9F
Во многих блогах пишут что этого достаточно. Но мой принте по прежнему писал что нет тонера и надо заменить картридж.
2 красный кружок. Там у меня были какие то цифры. Я их обнулил. Для каждого байта прописал 0 в строке 40.
И в 3 квадрате тоже какие то записи были. Тоже удалил. Потом выбрал КОМАНДЫ - ЗАПИСАТЬ . И кнопкой ОК перепрошил чип.
Вставил в принтер. И все заработало как будто ничего и не было.
вот мой программатор:
